Lattice LAXP2-5E-5QN208E現場可編程門陣列FPGA
發布時間:2024-06-24 09:38:40 瀏覽:292
Lattice LAXP2-5E-5QN208E 是一款高性能的現場可編程門陣列(FPGA),由Lattice 公司生產,屬于LatticeXP2系列。這款FPGA采用了flexiFLASH架構,結合了基于查找表(LUT)的FPGA結構與非易失性閃存單元,提供了即時啟動、無限可重配置性、片上存儲和設計安全性等優勢。
主要技術規格和特性:

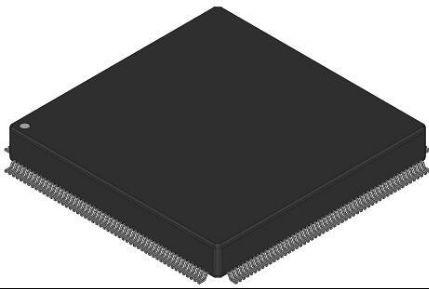

- 封裝類型: 采用QFP(四側扁平封裝)中的PQFP系列,引腳數為208個。
- 工作電源電壓: 范圍為1.14V至1.26V,標準工作電壓為1.2V。
- I/O規格: 提供146個用戶I/O,支持最大57個差分I/O對,I/O電壓可以是1.2V、1.5V、3.3V或2.5V。
- 邏輯資源: 擁有5000個邏輯元件(器件邏輯單元),并具備12個乘法器(18x18)。
- 嵌入式存儲器: 包含166Kbit的嵌入式存儲器。
- 時鐘和PLL: 支持全球時鐘,并且具有DLL/PLL設備。
- 可編程性: 支持可重編程性,并且可以在系統中進行編程。
- 溫度范圍: 最低運行溫度為-40℃,最高運行溫度為125℃。
- 汽車應用: 適用于汽車應用。
- 其他特性: 支持PPAP協議,并且是RoHS合規的。
flexiFLASH架構特點:
- 靈活的I/O緩沖器: 支持多種I/O標準。
- flashBAK技術: 提供可靠的嵌入式塊存儲器。
- Serial TAG存儲器: 用于額外的存儲需求。
- 無限可重配置性: 允許在運行時更改FPGA的配置。
- 支持多種接口: 包括DDR/DDR2接口、7:1 LVDS接口、XGMII接口等。
- 設計安全性: 提供128位AES加密的安全更新功能。
- 嵌入式和分布式存儲器: 提供高達276 kbit的系統存儲器和高達35 kbit的分布式RAM。
- 靈活的設備配置: 每個塊支持不同的乘法器配置。
- 系統級支持: 符合IEEE 1149.1和IEEE 1532標準,支持多達四個模擬PLLs。
型號:
Part Number | Voltage | Grade | Package | Pins | Temp | LUTs(k |
LAXP2-5E-5MN132E | 1.2V | -5 | Lead-Free csBGA | 132 | AUTO | 5 |
LAXP2-5E-5TN144E | 1.2V | -5 | Lead-Free TOFP | 144 | AUTO | 5 |
LAXP2-5E-5ON208E | 1.2V | 5 | Lead-Free POFP | 208 | AUTO | 5 |
LAXP2-5E-5FTN256E | 1.2V | -5 | Lead-Free ftBGA | 256 | AUTO | 5 |
LAXP2-8E-5MN132E | 1.2V | -5 | Lead-Free csBGA | 132 | AUTO | 8 |
LAXP2-8E-5TN144E | 1.2V | -5 | Lead-Free TOFP | 144 | AUTO | 8 |
LAXP2-8E-5QN208E | 1.2V | 5 | Lead-Free POFP | 208 | AUTO | 8 |
LAXP2-8E-5FTN256E | 1.2V | -5 | Lead-Free ftBGA | 256 | AUTO | 8 |
LAXP2-17E-5ON208E | 1.2V | -5 | Lead-Free POEP | 208 | AUTO | 17 |
LAXP2-17E-5FTN256E | 1.2V | -5 | Lead-Free ftBGA | 256 | AUTO | 17 |
此外,LatticeXP2系列FPGA還支持Live Update技術、TransFR技術和Dual-boot技術,增加了系統的靈活性和可升級性。通過使用Lattice的Diamond設計軟件,設計人員可以高效地在LatticeXP2 FPGA上實現大型和復雜的設計。Lattice還提供了許多預設計的IP(LatticeCORETM)模塊,可以幫助設計師集中精力關注設計的獨特方面,從而提高生產力。
